教師可方便的將設備帶入課堂進行現場演示教學和實物講解。實訓箱分為透明液壓和工業液壓元件兩種。
　　一、產品特點：

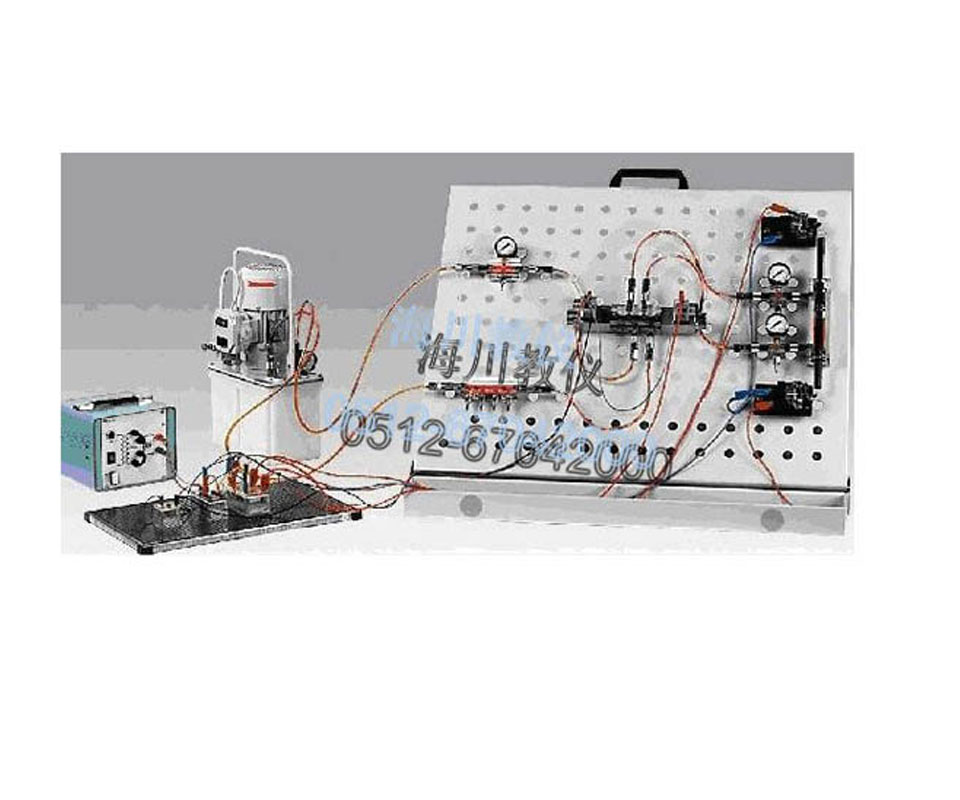

　　1、 該設備由油源泵站、電氣控制箱、實訓平臺幾部分組成;
　　2、 油路連接采用閉鎖式連接方式，穩定可靠無泄露現象;
　　3、 液壓油為紅色液壓油源，便于觀察液壓元件和油路的工作運行;
　　4、 實驗系統輕便方便攜帶和移動;
　　5、 可進行液壓傳動演示、液壓基本回路實驗等實訓實驗，適合職業院校“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
　　6、 文化墻建設：(不得采用布質材料制作)展示內容要與本設備教學內容相關聯，以彩色高清圖和虛擬三維剖視圖及文字介紹體現展示內容，展示內容必需包括軸向間隙補償裝置示意圖、浮動軸套式的間隙補償原理圖、浮動側板式的間隙補償原理圖、撓性側板式的間隙補償原理圖、雙作用單活塞缸式液壓缸的安裝方法、缸體固定、活塞缸固定、齒輪泵的工作原理、齒輪泵的困油現象、閉死容積示意圖、閉死容積最小時、閉死容積最大時、齒輪泵的困油卸荷槽、對稱雙矩形卸荷槽、不對稱雙矩形卸荷槽、壓差和剪切流動泄露流量的計算簡圖等，尺寸不得小于0.6*0.8M，應以有機透明背板加外表面透光(亞克力板等)覆蓋形式進行裝裱，整體挺括，外表美觀大方，展示內容需包括類型、簡圖、工作特點、原理圖等內容。
　　二、主要參數：
　　1、 實訓屏：約600mm×285mm×705mm;
　　2、 泵站約390mm×250mm×350mm;
　　3、 實訓箱約415mm×295mm×170mm;
　　4、 額定壓力1.0MPa，額定流量 4L/min;
　　5、 額定電壓 AC220V;
　　6、 額定功率200W;
　　7、 額定轉速1400r/min。
　　三、實驗功能：
　　1、液壓傳動演示
　　2、液壓基本回路實驗
　　a溢流閥調壓回路 e自動控制換向回路
　　b換向閥中位卸荷回路 f節流閥節流調速回路
　　c減壓回路 g容積節流調速回路
　　d手動控制換向回路
　　3、電子液壓仿真回路實驗(三十余種)
　　4、電子液壓元件結構原理認知實驗。
　　四、主要配置：
