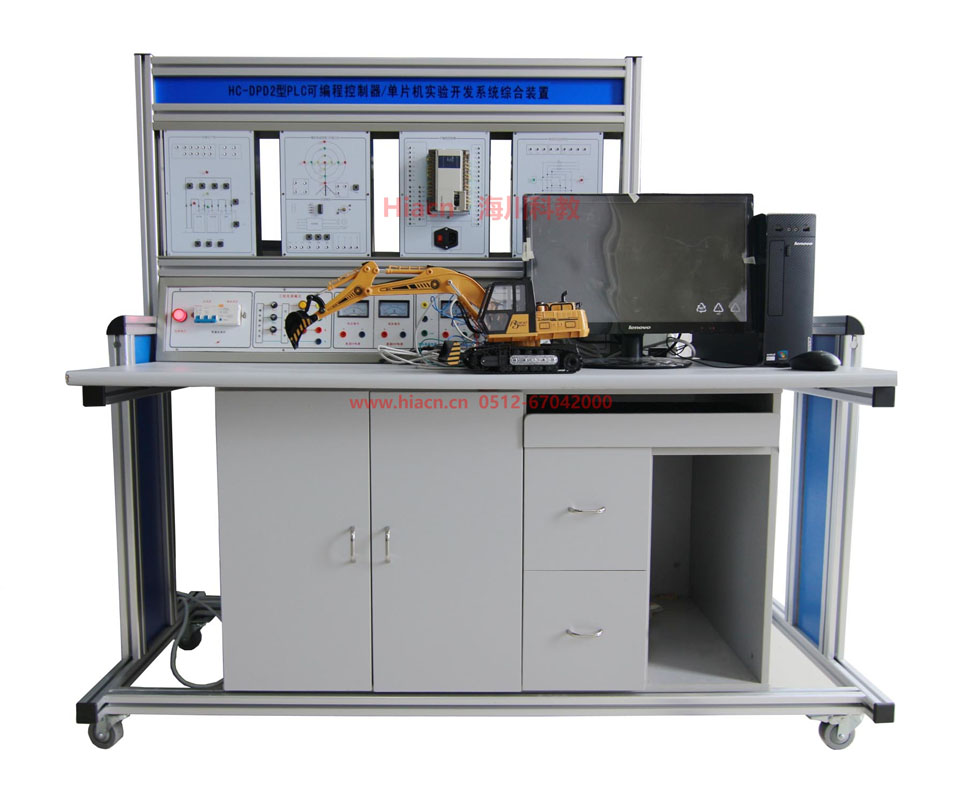

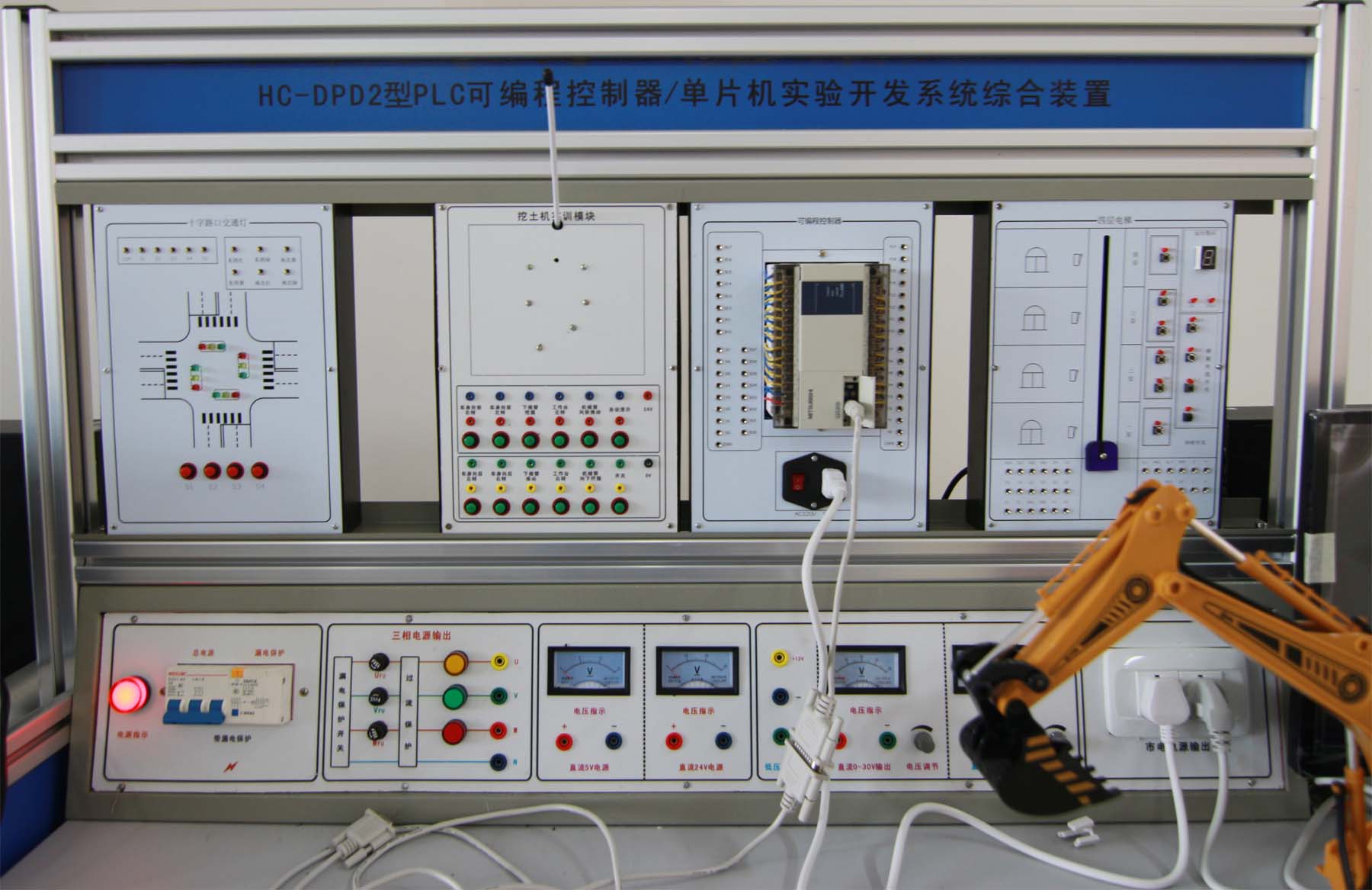

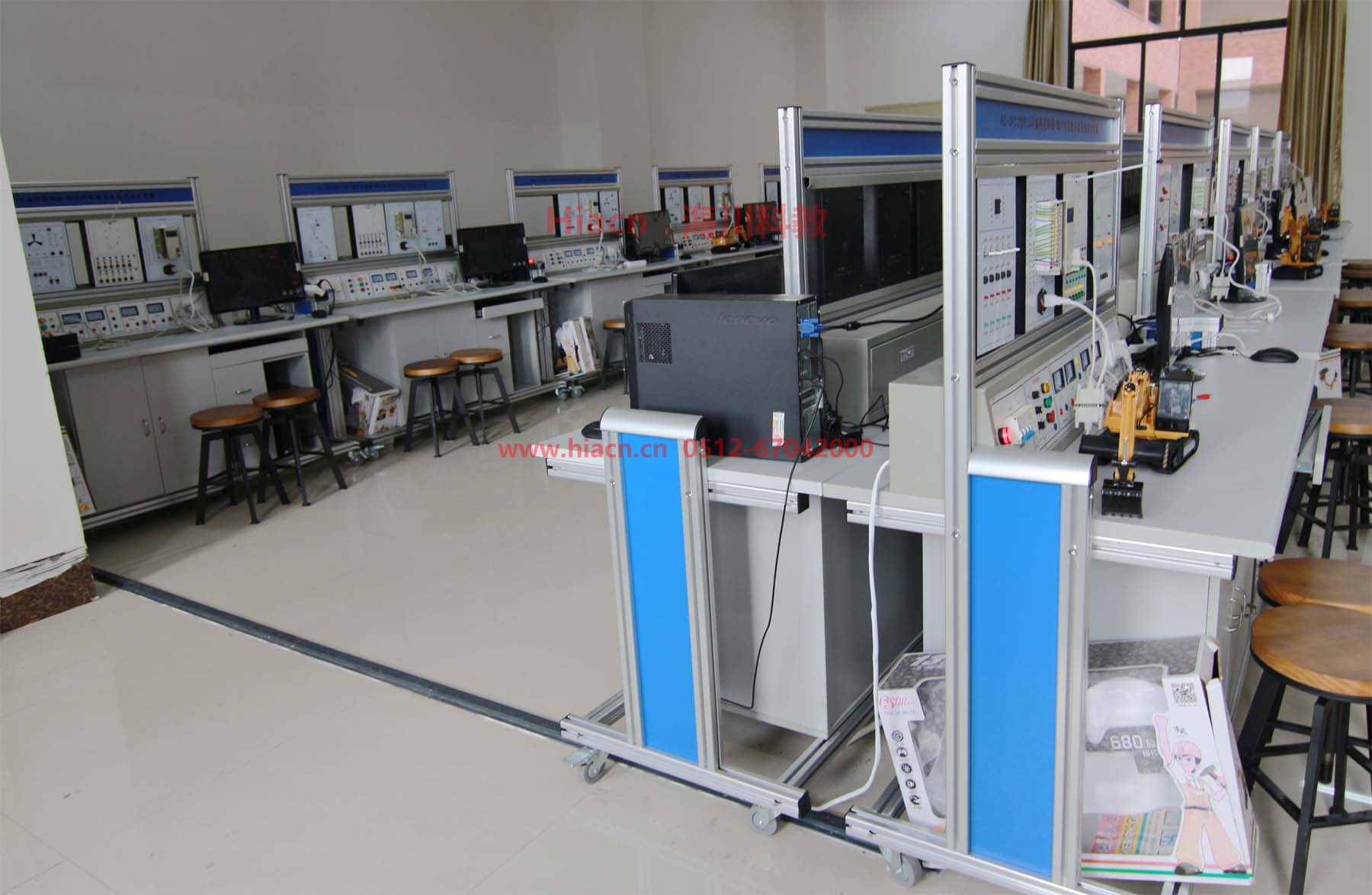

HC-DPD2型PLC可編程控制器/單片機實驗開發系統綜合裝置

　　一、概述

　　本裝置是PLC可編程控制器及單片機實驗開發系統綜合實驗設備。做到一機多用、資源共享、便于管理、該系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗 。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，即可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用于《MSC-51單片機原理與接口》、《MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

　　二、系統構成

　　1、PLC可編程控制器實驗臺(演示屏與控制箱構成)

　　2、PLC可編程控制器實驗演示裝置

　　3、PLC可編程控制器操作桌

　　4、編程應用軟件

　　5、仿真教學軟件

　　6、PLC及轉接通訊電纜

　　7、51/96/8088/8086三合一單片機實驗開發系統(包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等)

　　8、電腦或手持編程器(用戶自備)

　　三、PLC可編程控制器實驗臺控制箱技術指標

　　1、電源

　　1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

　　1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示

　　A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

　　B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

　　C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

　　D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

　　E組:恒流源，提供0-20mA恒流源

　　F組:單相市電輸出，供用戶自備儀器使用。

　　四、PLC可編程控制器主機掛箱功能、特點

　　◆PLC主機：輸入：24點 輸出16點(可選擇)

　　◆型號：三菱FX1N-40MR(也可選擇西門子、歐姆龍，價格另議)

　　◆輸出電壓：直流24V，電壓表指示

　　◆利用應用軟件編程

　　◆電源輸入：交流220V，50Hz

　　1)功能包括

　　◆ 交流電源輸入?yún)^(qū) ◆ PLC主機 、編程電纜

　　◆ LED發光管、指示燈 ◆ 輸出負載指示

　　◆ 輸入模擬開關(按鈕和開關) ◆ LED數碼管 、蜂鳴器

　　◆ 直流穩壓電源5V1A，24V2A ◆ PLC輸入 、輸出端口

　　2)PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

　　3)PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。

　　4)實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。

　　五、單片機：配置CPU的單片機、全部軟、硬件掛箱一套。

　　(1)開發系統組成：?jiǎn)纹瑱C(jī)仿真接口(仿真器外接)，用戶CPU(AT89S52)，系統控制芯片(1032)，64K程序存儲器(w27c512)，64K數據存儲器(61256x2)，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.

　　(2)輸入/ 輸出：128*64 LCD圖文電路(或字符式1602 LCD)，單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

　　(3)常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等;

　　(4)控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等;

　　五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

　　六、PLC可編程控制器實驗演示掛箱

　　該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。

　　演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由十七塊實驗掛箱組成，它們的型號分別為：

　　1)PLC001 交通信號燈PLC自動控制

　　2)PLC002 攪拌器的PLC自動控制

　　3)PLC003 LED數碼管顯示PLC自動控制(實物)

　　4)PLC004 四層電梯的PLC自動控制(實物)

　　5)PLC005 加工中心刀具庫選擇控制(實物)

　　6)PLC006 藝術彩燈造型的PLC控制

　　7)PLC007 電機的自動控制(實物)

　　8)PLC008 步進電機的PLC控制(實物)

　　9)PLC009 模擬電視發射塔 10) PLC010 自動送料裝車系統

　　11)P LC011自動售貨機

　　12)PLC012 自動成型系統

　　13)PLC013 水塔自動供水系統

　　14)PLC014 郵件自動分揀系統

　　15)PLC015 自動洗衣機系統

　　16)PLC016 電鍍系統

　　17)PLC017 基礎實驗

　　18)18)三菱PLC主機：輸入：24點

　　輸出16點

　　七、實驗項目

　　(一)、PLC可編程控制器實驗系統：

　　1.與、或、非邏輯功能實驗 2.定時器、計數器功能實驗

　　3.跳轉、分支功能實驗 4.移位寄存器實驗

　　5.數據處理功能實驗 6.微分、位操作實驗

　　7.交通信號燈PLC自動控制實驗 8.攪拌器的PLC自動控制實驗

　　9.LED數碼官顯示PLC自動控制實驗 10.四層電梯的PLC自動控制實驗

　　11.加工中心刀具庫選擇控制實驗 12.藝術彩燈造型的PLC控制實驗

　　13.電機的自動控制實驗 14.步進電機的PLC控制

　　15.模擬電視發射塔實驗實驗 16.自動送料裝車系統控制實驗

　　17.自動售貨機實驗 18.自動成型實驗

　　19.水塔自動供水控制系統實驗 20.郵件自動分揀實驗

　　21.自動洗衣機控制系統模擬實驗 22.電鍍過程控制實驗

　　23.挖土機控制編程訓練：集PLC技術、微機控制技術與一體，即有形像的模型，又有生動具體的運轉機構，實驗操作方便，是各院校可編程控制器技術進行實物實驗的理想模型。

　　(二)、單片機實驗系統：

　　(一)軟件實驗

　　(1)清零程序;

　　(2)拆字程序;

　　(3)拼字程序;

　　(4)數據區傳送子程序;

　　(5)數據排序?qū)嶒?yàn);

　　(6)查找相同數據個數;

　　(7)無符號雙字節快速乘法子程序;

　　(8)多分支程序;

　　(9)脈沖計數實驗;

　　(10)電腦時鐘實驗。

　　(二)硬件實驗

　　(1)P1口亮燈實驗;

　　(2)P1口轉彎燈實驗;

　　(3)P3.3口輸入，P1口輸出實驗;

　　(4)工業順序控制實驗;

　　(5)8255 A、B、C口輸出方波實驗;

　　(6)8255 PA口控制PB口;

　　(7)8255控制交通燈;

　　(8)簡單I/O擴展實驗;

　　(9)A/D0809轉換實驗;

　　(10)D/A0832轉換實驗;

　　(11)8279鍵盤顯示實驗;

　　(13)I2C儲存卡讀寫實驗;

　　(14)繼電器控制實驗;

　　(15)步進電機控制;

　　(16)8253方波實驗;

　　(17)小直流電機調速實驗;

　　(18)16*16 LED點陣顯示實驗;

　　(19)128*64 LCD液晶顯示實驗;

　　(20)8250可編程異步通訊接口實驗(自發自收);

　　(21)8251可編程通訊接口實驗(與PC機);

　　(22)單片機RS232/485串行發送實驗(雙機通訊);

　　(23)單片機RS232/485串行接收實驗(雙機通訊);

　　(24)DS18B20單總線溫度測量實驗

　　(25)壓力實驗;

　　(26)PWM實驗
